10.9 Карданный вал
10.9. Карданный вал
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Снимите теплозащитные
экраны каталитических конвертеров. |
|

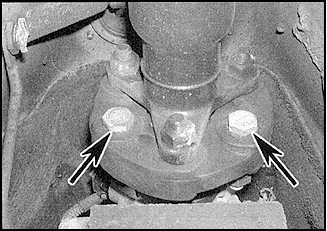

2. Открутите болты (указаны стрелками),
крепящие карданный вал к фланцу коробки передач. |
|
3. Открутите болты (указаны стрелками),
крепящие карданный вал к фланцу дифференциала. |
|

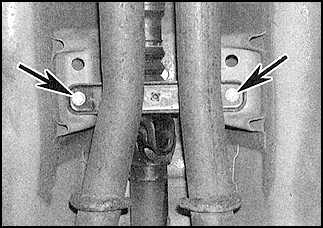

3. Открутите крепежные болты
промежуточной опоры (указаны стрелками) и снимите карданный вал. |
|
Установка
Установка проводится в последовательности, обратной снятию.
ЦЕНТРАЛЬНЫЙ ПОДШИПНИК КАРДАННОГО ВАЛА
Замена
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите карданный вал. |
2. Пометьте расположение секций
карданного вала и отсоедините переднюю секцию. |
|
3. Снимите чехол, стопорное
кольцо и шайбу. |
4. Снимите кожух подшипника с крепежного
кронштейна. |
5. Выдавите старый подшипник и напрессуйте
новый. |
|

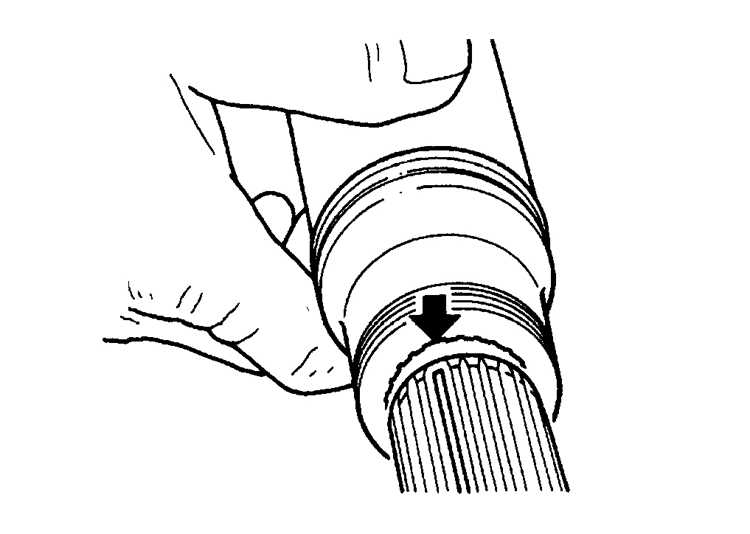

6. Сборка проводится в обратном
порядке. Для правильной установки передней секции карданного вала
служит направляющий шлиц (указан стрелкой). |
|
ГИБКИЕ СОЕДИНИТЕЛЬНЫЕ ДИСКИ КАРДАННОГО ВАЛА
Замена
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините полуось от фланца коробки передач
или дифференциала. |
2. Отведите вал в сторону и снимите соответствующий
диск, подцепив его отверткой, если необходимо. |
3. Установка проводится в последовательности, обратной снятию. |
|
|
|
