Автомобиль Opel Omega (Опель Омега)Все автомобили » Opel Omega (Опель Омега) . 3.6.7. Система охлаждения дизельного двигателя 2,5 литра3.6.7.1 Система охлаждения дизельного двигателя 2,5 литра

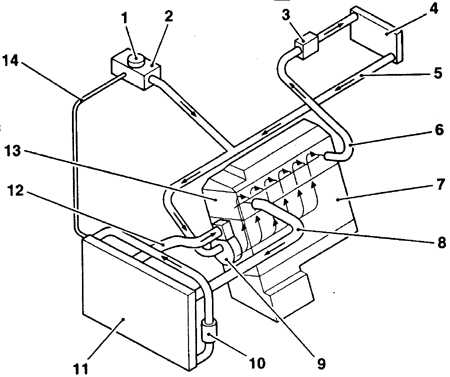

Расположение элементов системы охлаждения
1. Крышка
2. Компенсационный бачок
3. Вентиль системы отопителя
4. Теплообменник отопителя
5. Возвратный трубопровод
охлаждающей жидкости
6. Подающий трубопровод
охлаждающей жидкости
7. Блок цилиндров
...3.6.7.2 Радиатор
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхний кожух двигателя
и трубу для нагнетания воздуха.
2. Освободите у радиатора стяжки
кабелей (1) для шланга с охлаждающей жидкостью к компенсационному
бачку.
3. Снимите вен...3.6.7.3 Вентилятор с вязкостной муфтой/ муфта вентилятора
Муфту вентилятора следует заменить, если внутри ступица имеет ржавчину. Вентилятор
при остановке двигателя либо останавливается, либо очень тяжело вращается. Замените
муфту также, если имеется осевой или радиальный люфт. Проверните вентилятор
вперед и назад для проверки люфта, ощутимого люфта быть не должно. Также из
ступицы не должно выступать масло.
Снятие
...3.6.7.4 Насос охлаждения
Насос дизельного двигателя приводится в действие от клинового ремня.
Впереди на вале водяного насоса навинчен вентилятор радиатора.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слейте охлаждающую жидкость.
2. Отвинтите вентилятор с вязкостной
муфтой (левая резьба).
...3.6.7.5 Труба воздухонагнетателя
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите верхний кожух двигателя,
освободив для этого болты (1) и (3) (2 – болт).
2. Отвинтите трубу нагнетания
воздуха (3). Снимите воздушный шланг (1) и (2) с трубы нагнетания
воздуха, освободив для эт...
|
