3.1.12 Головка цилиндров

3.1.12. Головка цилиндров

ОБЩИЕ СВЕДЕНИЯ

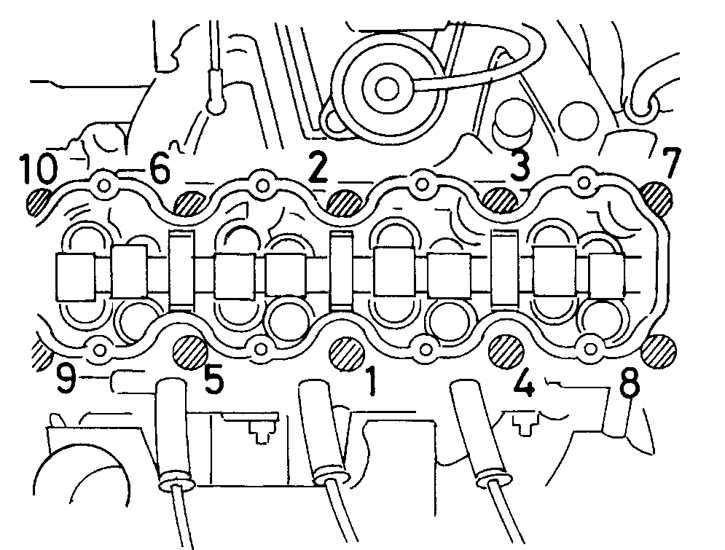

Последовательность затягивания болтов головки блока цилиндров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора.
2. Слейте охлаждающую жидкость, вывинтите свечи зажигания и снимите дополнительный приводной ремень.

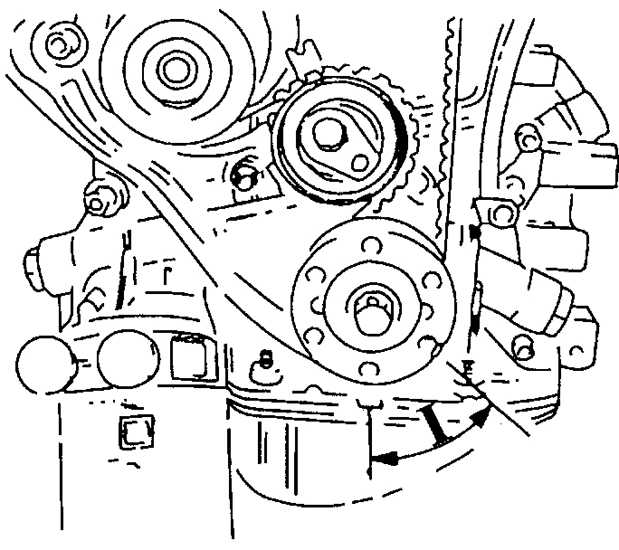

	3. Снимите газораспределительный ремень. Перед тем, как снять ремень, поверните коленчатый вал приблизительно на 60°назад. Тем самым снижается вероятность соприкосновения клапанов с поршнями.
4. Снимите впускной и выпускной коллекторы.
5. Снимите крышку распределительного вала.
6. Снимите звездочку распределительного вала.
7. Выкрутите болты, крепящие заднюю крышку газораспределительного ремня к кожуху распределительного вала.
8. Отсоедините провода от модуля DIS, датчика температуры охлаждающей жидкости и датчика коленчатого вала. Вывинтите болты, крепящие провода заземления к передней части головки цилиндров.
9. Отсоедините шланги охлаждающей жидкости от головки цилиндров. Отсоедините провода от датчика на левой стороне кожуха термостата.
10. Проверьте, чтобы все шланги и провода, мешающие снятию головки цилиндров, были отсоединены.
11. Вывинтите болты головки в последовательности обратной последовательности затягивания (см. рис. Последовательность затягивания болтов головки блока цилиндров).
12. Снимите кожух распределительного вала с головки цилиндров.
13. Снимите головку цилиндров и прокладку головки.

Подготовка к установке

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно почистите стыкующиеся поверхности головки и блока цилиндров. Почистите водяные и масляные каналы в головке. Почистите головки поршней от нагара.

2. Осмотрите стыкующиеся поверхности на наличие глубоких царапин, вмятин и других повреждений. Небольшие царапины можно зачистить наждачной бумагой, сильные повреждения необходимо обработать на станке.

3. Проверьте, не деформирована ли поверхность, на которую устанавливается прокладка.

4. Почистите резьбы болтов в головке цилиндров.

5. Приготовьте новые болты.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

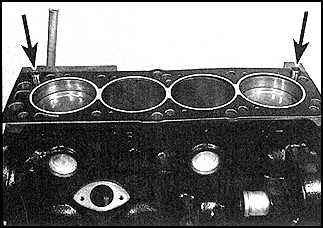

	1. Установите прокладку головки на установочные штифты (указаны стрелками).
	2. Проверьте, чтобы метка на прокладке была обращена кверху.
3. Установите головку.

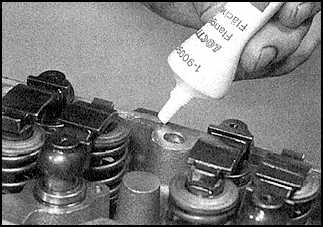

	4. Нанесите герметик N15 03 170 на стыкующиеся поверхности головки и кожуха распределительного вала.
5. Смажьте толкатели маслом.
6. Установите кожух распределительного вала.
7. Вставьте новые болты головки цилиндров.

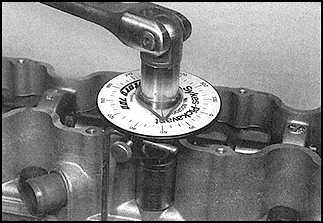

	8. Затяните болты головки в указанной последовательности (см. рис. Последовательность затягивания болтов головки блока цилиндров) в соответствии с данными, приведенными в подразделе 3.1.1.
9. Установите оставшиеся детали.
10. Подсоедините аккумулятор, заведите автомобиль и проверьте работу двигателя.
