3.2.11 Головка цилиндров

3.2.11. Головка цилиндров

ОБЩИЕ СВЕДЕНИЯ

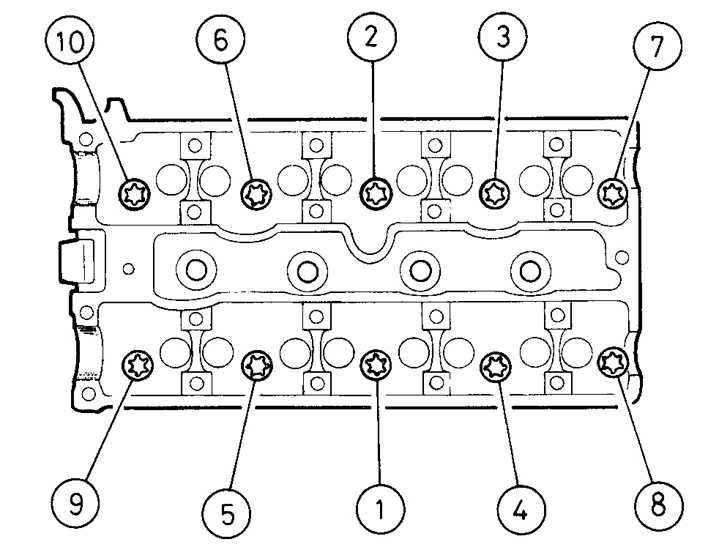

Последовательность затягивания болтов головки блока цилиндров

Головка цилиндров Opel Omega

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Слейте охлаждающую жидкость, вывинтите свечи зажигания и снимите дополнительный приводной ремень.
3. Снимите впускной и выпускной коллекторы.
4. Снимите газораспределительный ремень. Перед тем, как снять ремень, поверните коленчатый вал приблизительно на 60° назад. Тем самым снижается вероятность соприкосновения клапанов с поршнями.
5. Снимите распределительные валы.
6. Вывинтите болты, крепящие заднюю крышку газораспределительного ремня к головке цилиндров.
7. Отсоедините все шланги от головки цилиндров.
8. Отвинтите вентиляционную трубку от блока цилиндров.
9. Проверьте, чтобы все шланги и провода, мешающие снятию головки цилиндров, были отсоединены.
10. Вывинтите болты головки в последовательности обратной последовательности затягивания (см. рис. Последовательность затягивания болтов головки блока цилиндров).
11. Снимите головку цилиндров.
12. Снимите прокладку головки.

Подготовка к установке

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тщательно почистите стыкующиеся поверхности головки и блока цилиндров. Почистите водяные и масляные каналы в головке. Почистите головки поршней от нагара.
2. Осмотрите стыкующиеся поверхности на наличие глубоких царапин, вмятин и других повреждений. Небольшие царапины можно зачистить наждачной бумагой, сильные повреждения необходимо обработать на станке.
3. Проверьте, не деформирована ли поверхность, на которую устанавливается прокладка.
4. Почистите резьбы болтов в головке цилиндров.
5. Приготовьте новые болты.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, чтобы коленчатый вал был по-прежнему повернут приблизительно на 60° назад.
Головка цилиндров Opel Omega 2. Установите прокладку головки на установочные штифты (указаны стрелками).

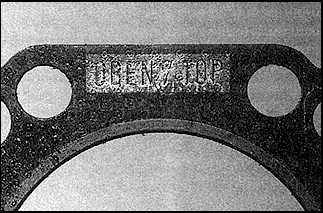

Головка цилиндров Opel Omega 3. Проверьте, чтобы метка на прокладке была обращена кверху.
4. Установите головку.
5. Вставьте новые болты головки цилиндров.
6. Затяните болты головки в указанной последовательности (см. рис. Последовательность затягивания болтов головки блока цилиндров).
7. Установите оставшиеся детали.
8. Подсоедините аккумулятор, заведите автомобиль и проверьте работу двигателя.
